E1x2 OTG 라우팅을 활용한 오디오 셋업

• 기존 셋업

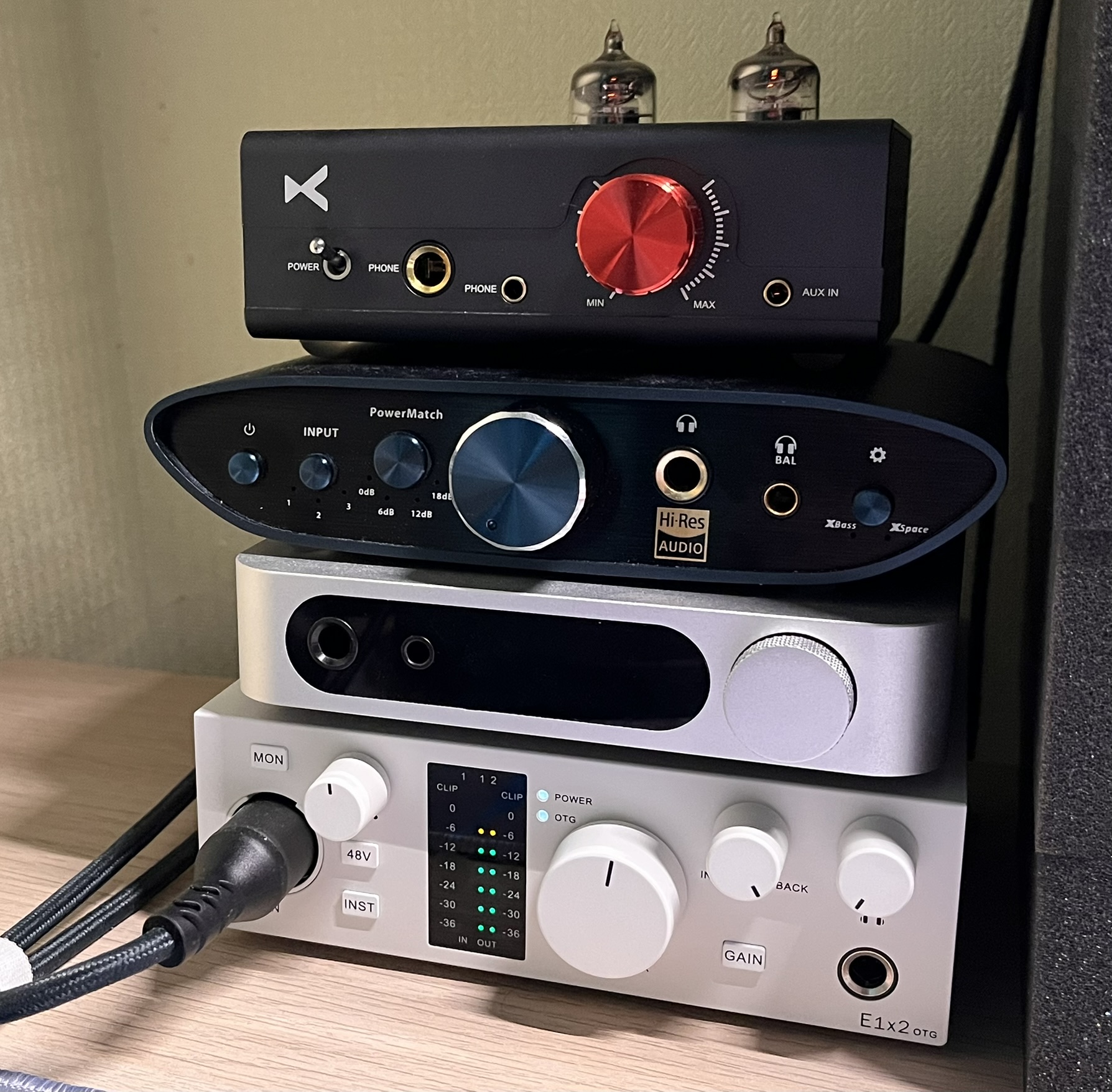

PC → E1x2 OTG (오인페) → (루프백+윈도우 라우팅) → K11 R2R (DAC) → MT602 (진공관) → ZEN CAN Sig (XBass용) → 헤드폰/스피커



• 문제점

1. 룸 환경이 좋지 않기 때문에, 스피커 사용시 부밍이 심하게 발생함 → EQ APO를 적용

→ 헤드폰/스피커를 바꿀 때마다 EQ 활성화/비활성화를 해야함
→ config.txt 파일을 바꿔주는 bat 파일 작성
→ 수동으로 배치파일을 실행하기 귀찮음..



2. 루프백을 통한 윈도우 라우팅이 불안정함 (수동으로 다시 설정해야함)

→ USB 대역폭 관련 문제 추측



• 현재 셋업

헤드폰: 기존 셋업과 동일
스피커: E1x2 OTG와 스피커 직결



• 기존 셋업과의 차이

- 사용하지 않던 E1x2의 OTG 포트를 PC에 추가로 연결하여 OTG 입/출력을 활성화하고, 이를 활용하여 스피커와 연결.
- 스피커 출력에는 EQ를 적용하고, DAC 출력에는 EQ를 적용하지 않음


- 스피커 출력은 E1x2 라인아웃, 헤드폰은 ZEN CAN 볼륨으로 분리하여 조정 가능


- USB 포트 위치 변경, 오디오 비트레이트 조정 → 간헐적으로 발생했던 소리 끊김 현상 개선
- 기존에 E1x2와 DAC를 연결할 때 사용했던 루프백 5+6 채널에서 연결 끊김 현상 발생 확인
→ 루프백 5+6 채널 비활성화, 3+4 채널을 통해 연결 → 연결 끊김 현상 해결



• 알게된 내용

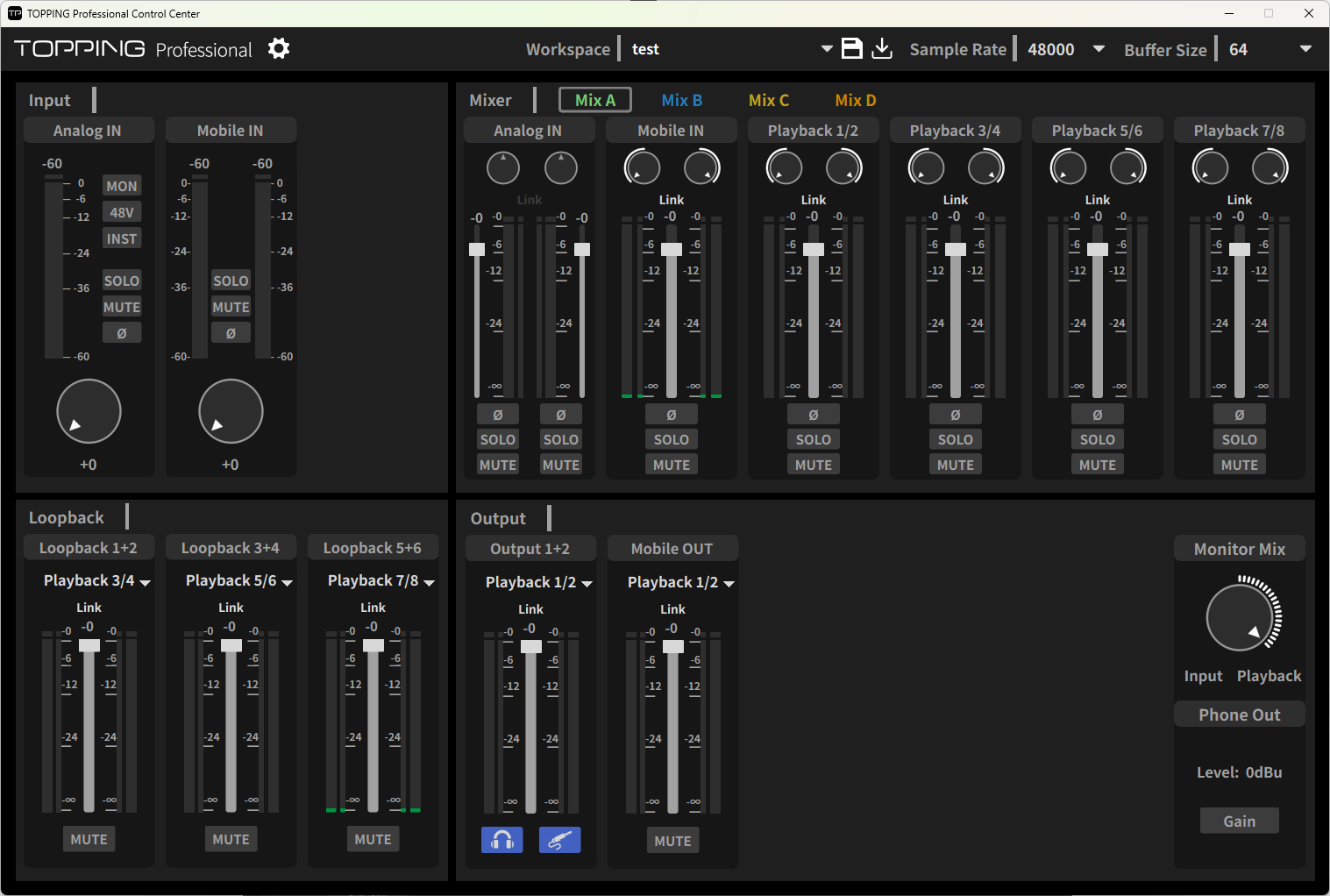

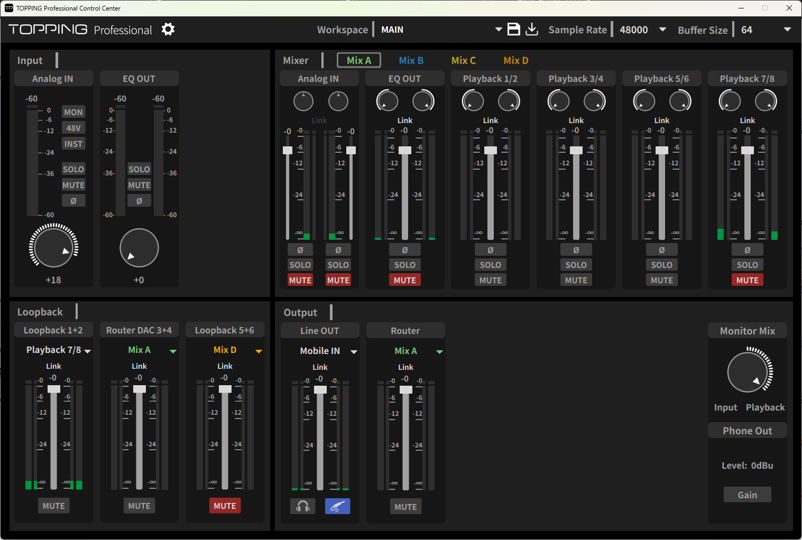

TOPPING 오디오 인터페이스 컨트롤 패널 (믹서) / 좌측-기본 세팅 / 우측-현재 세팅

- 동일한 PC에 OTG 포트 연결 시, 추가되는 '출력장치의 OTG' 가 '입력장치의 Mobile IN' 과 연결되어 있음.



- 위 내용을 활용하여 최종적으로 아래의 셋업을 완성

흐름도
